Lames de machine de découpe
HENGLIDA offre une variété de lames de coupe standards et personnalisées pour vos applications de découpe spécifiques. Nos couteaux circulaires et nos lames de coupe rotatives sont largement utilisés pour couper du papier, du film, de feuille dorée, du papier alu, de bande magnétique et d’autres articles avec une résistance de découpe minimale et une résistance à l’usure maximale. Nous utilisons des matériaux de haute qualité incluant 9CrSi, Crl2MoV, W6Mo5Cr4V2, WI8Cr4V pour la fabrication des lames de coupe. Chaque lame de coupe est produit selon les exigences des clients concernant les dimensions, les formes et autres. La tolérance d’épaisseur est de ±0.001mm et la rugosité de surface est de Ra0.1μm. Notre délai de production est de 25 jours ouvrables.
Ci-dessous sont des échantillons de lames de coupe que nous avons produits par le passé. Les autres types sont disponibles sur demande.
Les meilleures lames de coupe
| Φ Diamètre extérieur | Φ Diamètre intérieur | B Largeur | b, Epaisseur | C, Clé | H, Clé | α, Angle de la lame |
| 62 | 42 | 2.5 | 1.5 | 2.2 | 44.5 | 45° |
| 64 | 40 | 1.8 | 1 | 3 | 44 | 45° |
| 75 | 45 | 2 | 1 | 3 | 49 | 45° |
| 75 | 45 | 2.5 | 1.5 | 3 | 49 | 45° |
| 62 | 42 | 2 | 1 | 2.2 | 45 | 45° |
| 100 | 75 | 2.3 | 1 | 2.2 | 77.6 | 45° |
| 105 | 70 | 2 | 1 | 3.2 | 75 | 45° |
| 105 | 70 | 2.5 | 1.5 | 3.2 | 75 | 45° |
| 140 | 95 | 2 | 1 | 3.2 | 100 | 45° |
| Diamètre extérieur (mm) | Diamètre intérieur (mm) | B, Largeur (mm) | b, Epaisseur (mm) | Angle de la lame (mm) |
| 105 | 70 | 2 | 1 | 45° |
| 105 | 70 | 2..5 | 1.5 | 45° |

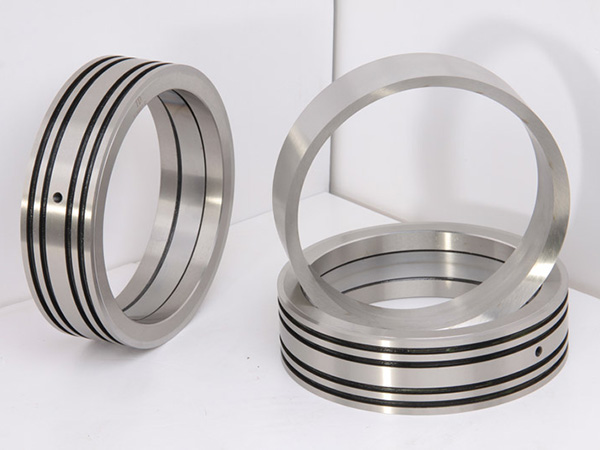

Lames de coupe en bas
| Diamètre extérieur | Diamètre intérieur | B, Largeur | Diamètre large-moyen | Diamètre petit-moyen |
| 70 | 45 | 10 | 66 | 56 |
| 80 | 60 | 10 | 77 | 69 |
| 46 | 25 | 10 | 42 | 35 |
| 60 | 35 | 9 | 57 | 50 |
| 90 | 65 | 10 | 87 | 78 |
| Diamètre extérieur | Diamètre intérieur | Largeur | B, Largeur de la lame | C, Clé | H, Clé |
| 70 | 45 | 5 | 3.5 | 10 | 50 |
| 70 | 45 | 8 | 6 | 10 | 50 |
| 70 | 45 | 10 | 8 | 10 | 50 |
| 70 | 45 | 10 | 8 | \ | \ |
| 70 | 45 | 10 | 7 | \ | \ |
| Diamètre extérieur | Diamètre intérieur | B, Largeur | Diamètre large-moyen | Diamètre petit-moyen | Diamètre extérieur | C, Clé | H, Clé |
| 70 | 45 | 10 | 8 | 67 | 59 | 10 | 49 |
| 70 | 45 | 4 | 2.5 | 67 | 59 | 10 | 49 |
| 80 | 50 | 5 | 3.5 | 77 | 65 | 10 | 53.8 |
| 80 | 50 | 10 | 8 | 77 | 65 | 10 | 53.8 |
| 80 | 60 | 10 | 8 | 77 | 69 | \ | \ |
| 70 | 45 | 6 | 4 | 67 | 59 | \ | \ |
| 108 | 80 | 10 | 8 | 105 | 90 | \ | \ |
| 108 | 80 | 20 | 18 | 104 | 90 | \ | \ |

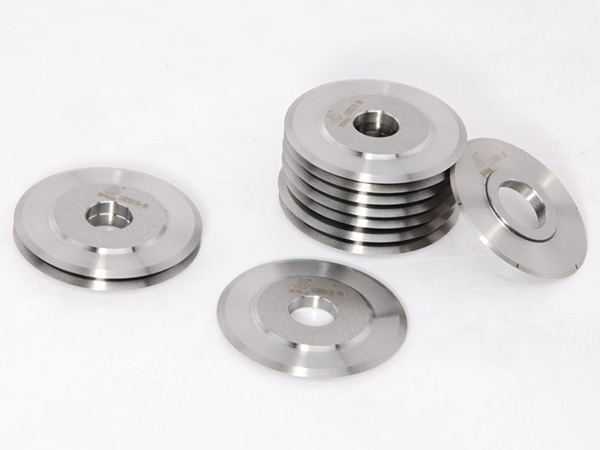

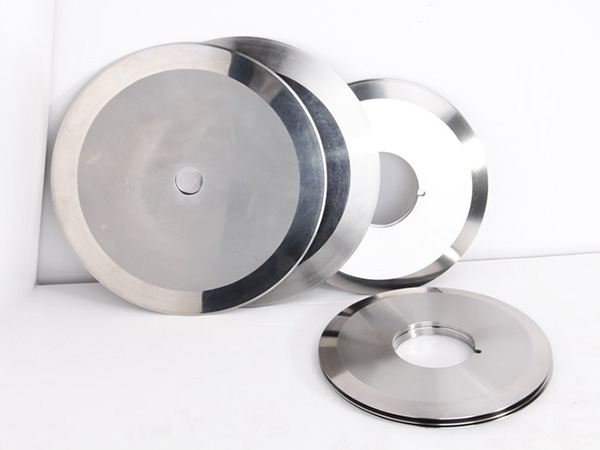

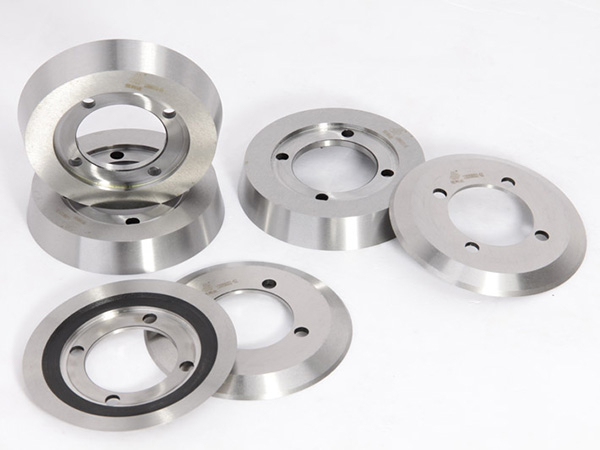

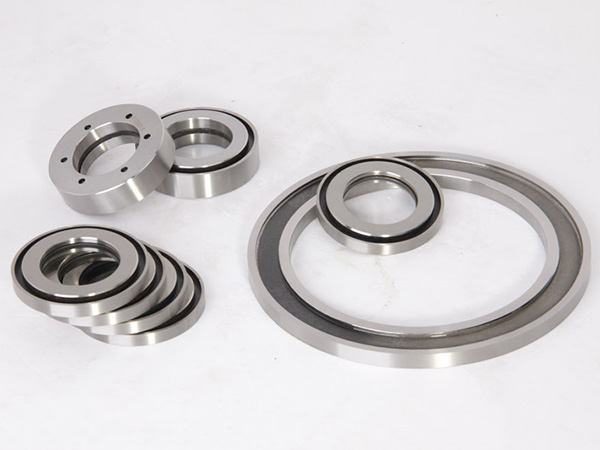

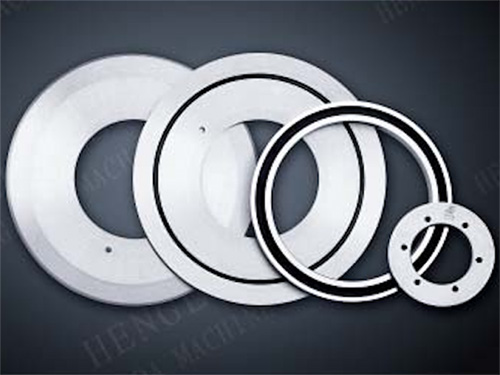

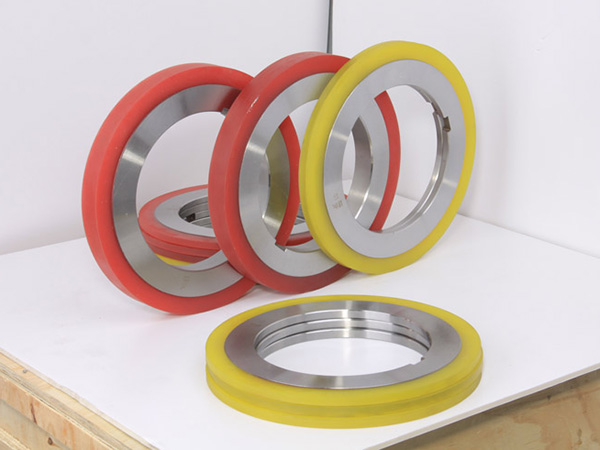

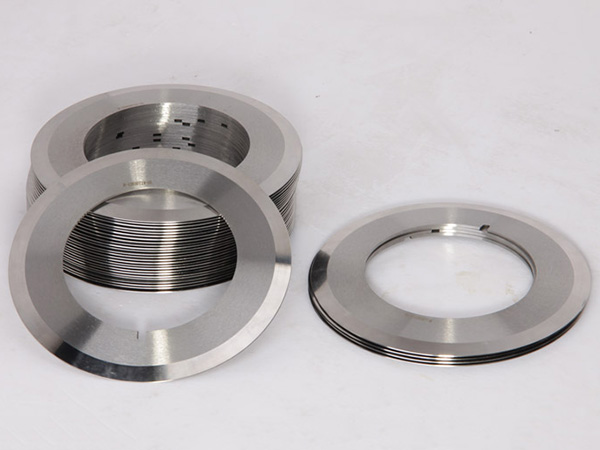

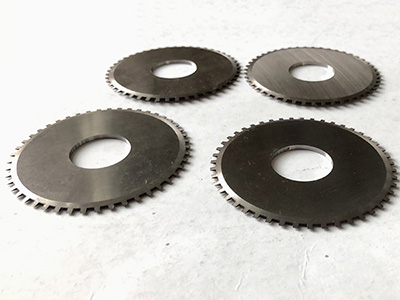

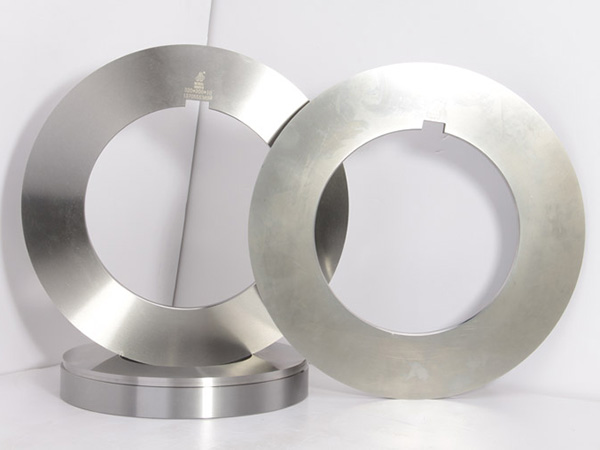

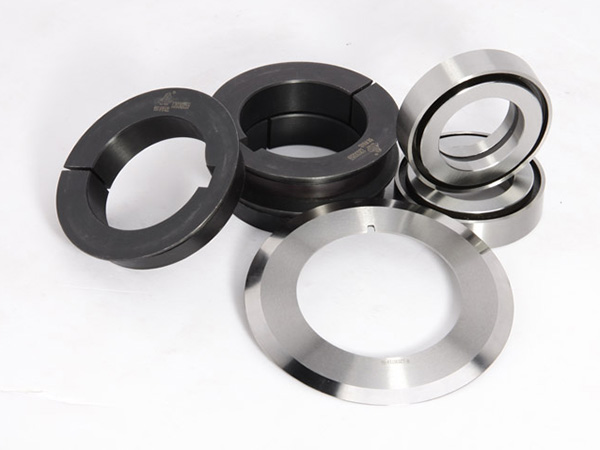

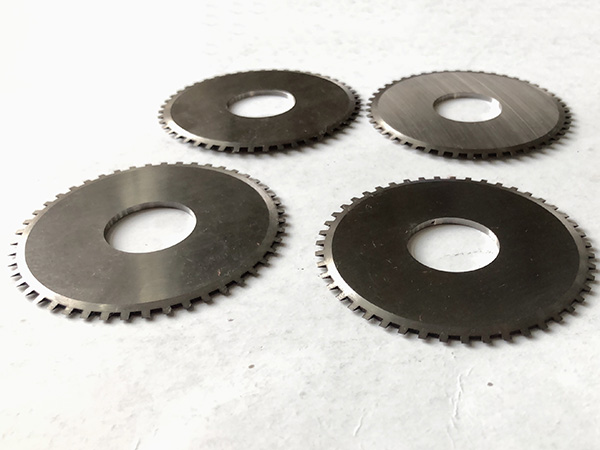

Échantillons
